Sikadur 52 灌鋼膠/環(huán)氧注射灌漿料 | |
簡 介:Sikadur 52灌鋼膠/環(huán)氧注射灌漿料高強(qiáng)度、高流動度、低黏度,主要用于結(jié)構(gòu)加固中鋼材、碳纖板與結(jié)構(gòu)之間縫隙的灌注,或者用于加固橋梁、房屋結(jié)構(gòu)的裂縫,大幅度提高結(jié)構(gòu)的強(qiáng)度! | |
用 途 | |
* 作注射灌漿用于混凝土、石頭、砂漿、鋼、木材 * 裂縫的剛性連接,用于橋梁、工業(yè)建筑、支柱、梁柱、預(yù)制裝配件。 * 作灌注、壓力注射、用于靜止裂縫、薄的連接縫、小的洞穴 * 作開裂混凝土中的鋼筋防銹保護(hù) | |
優(yōu) 點(diǎn) | |
* 不燃 * 可用于潮濕的混凝土基面 * 對水泥鄰接面具有很高的滲透力 * 硬化時無收縮 * 高的機(jī)械強(qiáng)度 * 硬而不脆 * 可用大包裝供貨 * 易于攪拌、拌和比例易干掌握 | |
技術(shù)參數(shù) | |
顏 色: 略帶黃色 | |
保質(zhì)期: 儲存于5°C-30°C,原裝容器中可保存至少一年 | |
包 裝: 已按比例預(yù)配,10公斤(組份A+B) | |
混合比: | |
重量比A:B=2:1 體積比A:B=2:1 | |
比 重(g/cm3 ,20°C): | |
組份A 1.13±0.05 組份B 1.00±0.05 組份A+B 1.08±0.05 | |
黏 度(厘泊.30°C): | |
組份A800±120組份B150±20組份A+B180±25 | |
適用期(1公斤) | |
30°C時,為35分鐘 | |
受 限 | |
可容許的最低基層20°C 可容許的最高基層溫度40°C 最大裂縫寬度為5毫米 新混凝土的最低齡期為3-6周(與氣候有關(guān)) 不要稀釋Sikadur752,溶劑會影響固化 | |
粘接強(qiáng)度 | |
混凝土 30°C 約3.0N/mm2 (混凝土破壞) 鋼 30°C 約9.0N/mm2 | |

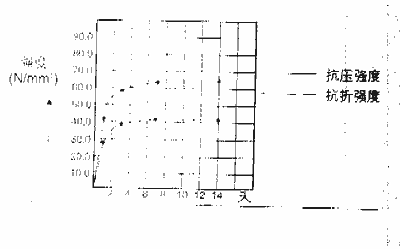

抗壓和抗折強(qiáng)度 | |
抗壓強(qiáng)度 30°C 約64.0N/mm2 抗折強(qiáng)度 30°C 約40.0N/mm2 抗拉強(qiáng)度 30°C 約27.0N/mm2 ![]() | |
施工指南 | |
第一層 | |
混凝土表面須干凈,密實(shí)。裂縫可以處于干、潮或濕的狀態(tài)。去除灰塵、白霜、油脂、養(yǎng)護(hù)劑、浸漬物、外部雜物和任何分解物。 | |
混 合 | |
分別攪拌A、B組份,稱量1份B,2份A放入干凈容器中,用帶有葉片的低速電動攪拌器攪拌3分鐘,直到混合均勻。攪拌量以在適用期內(nèi)用完為適。 | |
施 工 | |

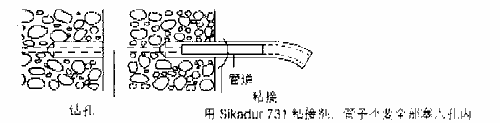

* 灌縫―――Sikadur 52灌鋼膠/環(huán)氧注射灌漿料可以通過重力作用或壓力注射到水平面的縫中,通過壓力注射到垂直面或高架縫中 * 壓力灌注―――在有裂縫的表面鉆孔,孔內(nèi)干凈無雜物,塞入一單向聚乙烯閥或木塞和金屬孔管。 * 用 Sikadur 31密封周圍區(qū)域 * 用標(biāo)準(zhǔn)的填縫槍,雙組份灌注單元或其他方法注射Sikadur 52灌鋼膠/環(huán)氧注射灌漿料。保持慢的注射速度,維持穩(wěn)定的壓力。 * 密封平板―――用平的橡皮滾子或滾筒將Sikadur 52灌鋼膠/環(huán)氧注射灌漿料鋪在平板上,任其浸透,趁液態(tài)時吸掉多余的料。 注意: 穿戴保護(hù)性服裝,護(hù)目鏡,手套/護(hù)膚霜,接觸到皮膚上時立即用大量清水沖洗。若不慎濺入眼睛時,立即用水清洗并尋求診治。 | |
施工步驟 | |
![]() | |
第一步 | |
灌漿料施工前必須進(jìn)行各項準(zhǔn)備工作,基面須結(jié)構(gòu)密實(shí),無積水,油污及油脂和表面污染物。施工溫度不低于+3°C(41°F)。去除灰,塵土和其他外部雜物。飽和吸收了油和油脂的污染層徹底清除,直至露出密實(shí)的混凝土。 | |
第二步 | |

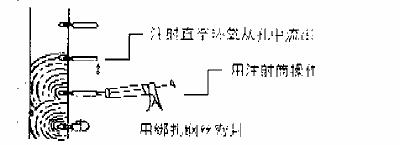

為防止任何反壓以確保一個開放的注射體系,將壓縮空氣連續(xù)注入管道中。灌注時先底部后頂部,確保注射體系是相互交聯(lián)的和開放。![]() | |
第三步 | |
![]() | |
Copyright ? 2025 粵ICP備16123977號 XML
